振动器的工作原理

2018-05-03 03:15:15| 来源:admin| 浏览量:1358

  用混凝土拌合机拌和好的混凝土浇筑构件时,必须排除其中气泡,进行捣固,使混凝土密实结合,消除混凝土的蜂窝麻面等现象,以提高其强度,保证混凝土构件的质量。混凝土振动器就是机械化捣实混凝土的机具。

  混凝土振动器的种类较多。常用的分类方法有以下几种:

  1)按传递振动的方法分,有内部振捣器、外部振捣器和表面振捣器三种。

  内部振捣器又称插入式振捣器。工作时振动头1插入混凝土内部,将其振动波直接传给混凝土。这种振捣器多用于振压厚度较大的混凝土层,如桥墩、桥台基础以及基桩等。它的优点是重量轻,移动方便,使用很广泛。

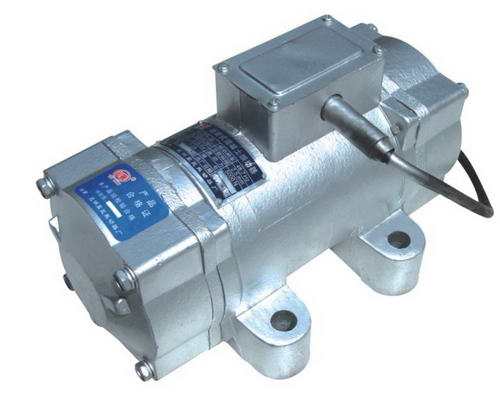

  外部振捣器又称附着式振捣器,是一台具有振动作用的电动机,在该机的底面安装了特制的底板,工作时底板附着在模板上,振捣器产生的振动波通过底板与模板间接地传给混凝土。这种振捣器多用于薄壳构件、空心板梁、拱肋、T形梁等地施工。根据施工的需要,外部振捣器除附着式外,还有一种振动台,它是用来振捣混凝土预制品的。装在模板内的预制品置放在与振捣器连接的台面上,振捣器产生的振动波通过台面与模板传给混凝土预制品。 表面振捣器是将它直接放在混凝土表面上,振捣器产生地振动波通过与之固定的振捣底板1传给混凝土。由于振动波是从混凝土表面传入,故称表面振捣器。工作时由两人握住振捣器的手柄4,根据工作需要进行拖移。它适用于厚度不大的混凝土路面和桥面等工程的施工。

  2)按振捣器的动力来源分,有电动式、内燃式和风动式三种,以电动式应用最广。

  3)按振捣器的振动频率分,有低频式、中频式和高频式三种。低频式的振动频率为25~50HZ(1500~3000次/min);中频式为83~133HZ(5000~8000次/min);高频式为167HZ(10000次/min)以上。

  按振捣器产生振动的原理分,有偏心式和行星式两种。其振动结构和工作原理分别是:

  偏心式:它是利用振动器中心安装的具有偏心质量的转轴,在高速旋转时产生的离心力通过轴承传递给振动器壳体,从而使振动器产生圆周振动的。

  行星式的激振原理:它是利用振动器中一端空悬的转轴,在它旋转时,其下垂端的圆锥部分沿棒壳内的圆锥面滚动,从而形成滚动体的行星运动以驱动棒体产生圆周振动。
